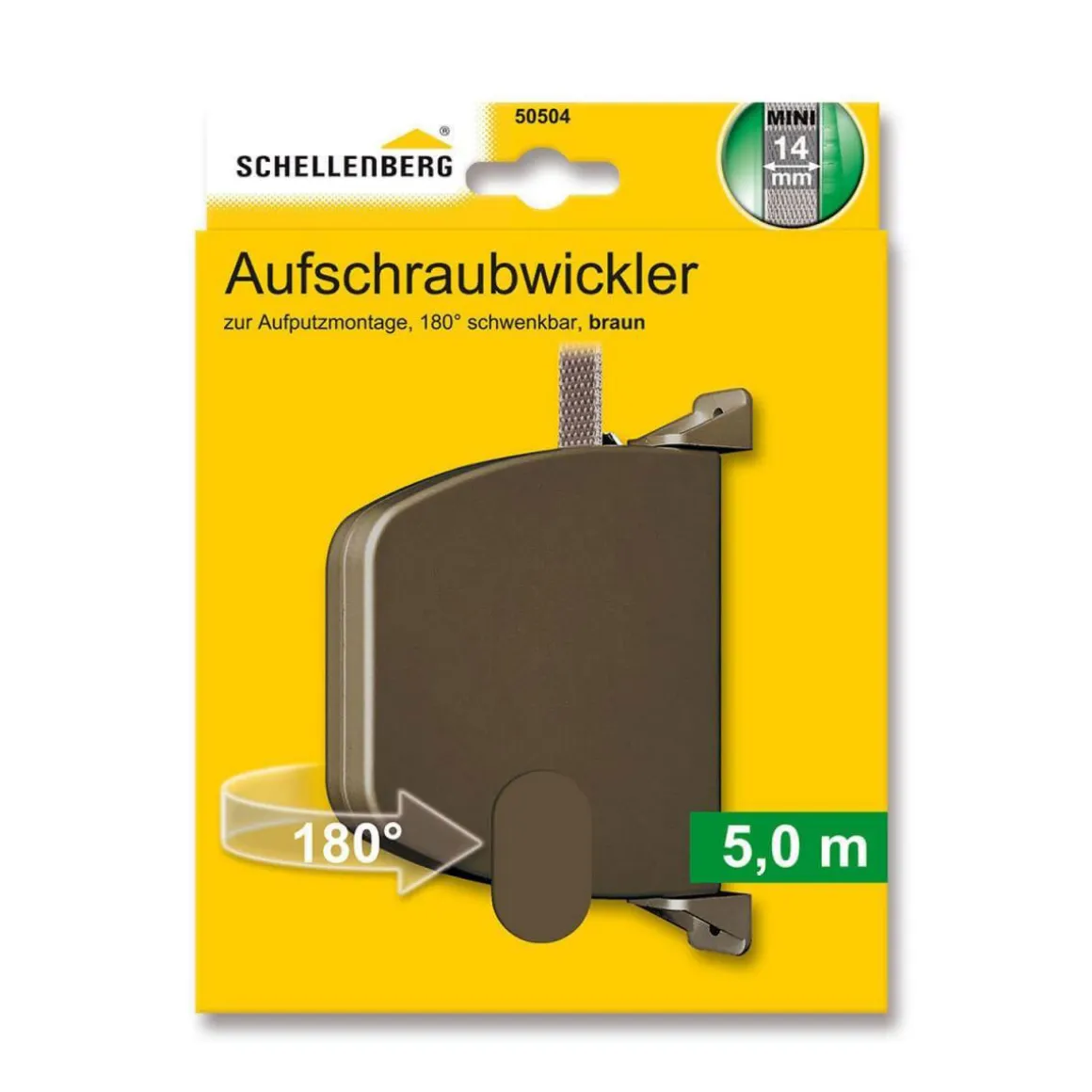

Schellenberg Aufschraubwickler Mini schwenkbar braun

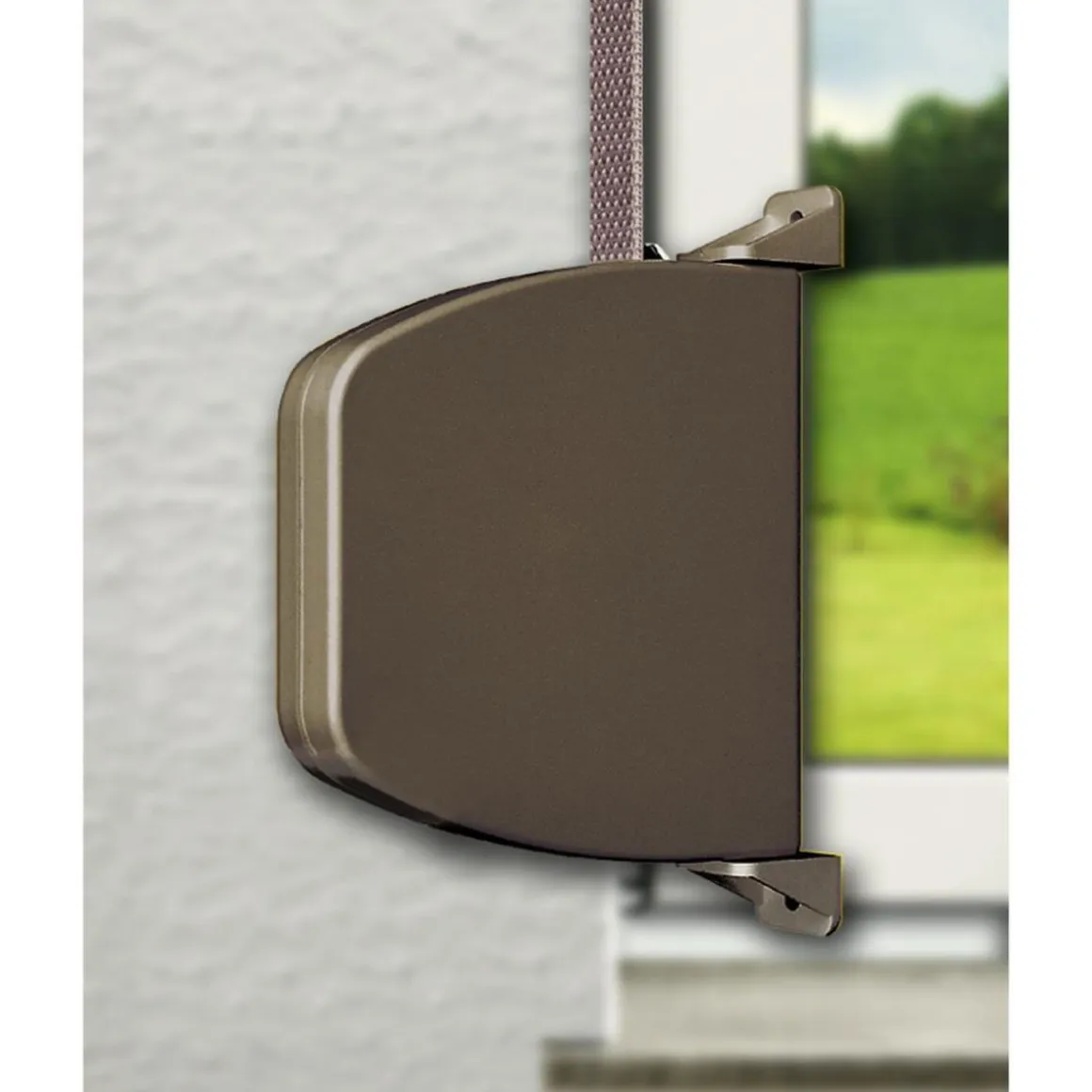

Der robuste Gurtwickler von Schellenberg wird an der Wand oder am Fensterrahmen montiert und lässt sich um 180° schwenken. Ein passender Rollladengurt ist im Lieferumfang enthalten und bereits in dem Gurtwickler vormoniert. Der Gurtwickler lässt sich nicht öffnen und muss bei der Montage auch nicht geöffnet werden. Für die Befestigung beträgt der Lochabstand 145 mm.

Möchten Sie Ihren vorhandenen Rollladengurt weiterverwenden, empfehlen wir Ihnen einen Gurtwickler, der sich öffnen lässt, zum Beispiel den Schellenberg Aufschraubwickler Flexo mit variablem Lochabstand für die Befestigung (14 cm bis 15,5 cm), Art. Nr. 50153.

Anwendungsbereiche

Der Schellenberg Aufschraubwickler „Mini“ zur Montage an der Wand ist in den folgenden Fällen die richtige Wahl:

• das Gurtband tritt an der Wand aus
• Verwendung des Rollladensystems „Mini“
• schmale Rollladenprofile
• Durchmesser der Achtkantwelle: 40 mm
• Gurtbandbreite: 14 mm
• Lochabstand zur Befestigung: 14,5 cm

Technische Daten

• System: „Mini“
• Maße: 28 x 159 x 120 mm
• Lochabstand: 14,5 cm
• Farbe: braun
• Rollladengurt, Länge: 5,0 m
• Rollladengurt, Breite: 14 mm
• Rollladengurt, Farbe: braun

Montagehinweise

Der Gurtwickler lässt sich nicht öffnen und muss auch nicht geöffnet werden, denn es ist bei Lieferung bereits ein passender Rollladengurt im Gurtwickler vormontiert.

1. Rollladen schließen
2. alten Gurtwickler und altes Gurtband ausbauen
3. Rollladen von der Achtkantwelle lösen
4. neuen Gurtwickler auf der Wand oder dem Fensterrahmen montieren
5. Gurtband etwa 4,5 m aus dem Gurtwickler ziehen und durch die Gurtführung in den Rollladenkasten führen
6. das lose Ende des Gurtbandes auf der Gurtscheibe befestigen
7. das Gurtband durch Drehen der Rollladenwelle auf die Gurtscheibe wickeln (Drehrichtung beachten)
8. Rollladen wieder an der Achtkantwelle befestigen
9. Verkleidung des Rollladens wieder anbringen

Lieferumfang

• 1 Aufschraubwickler mit vormontiertem Gurtband
